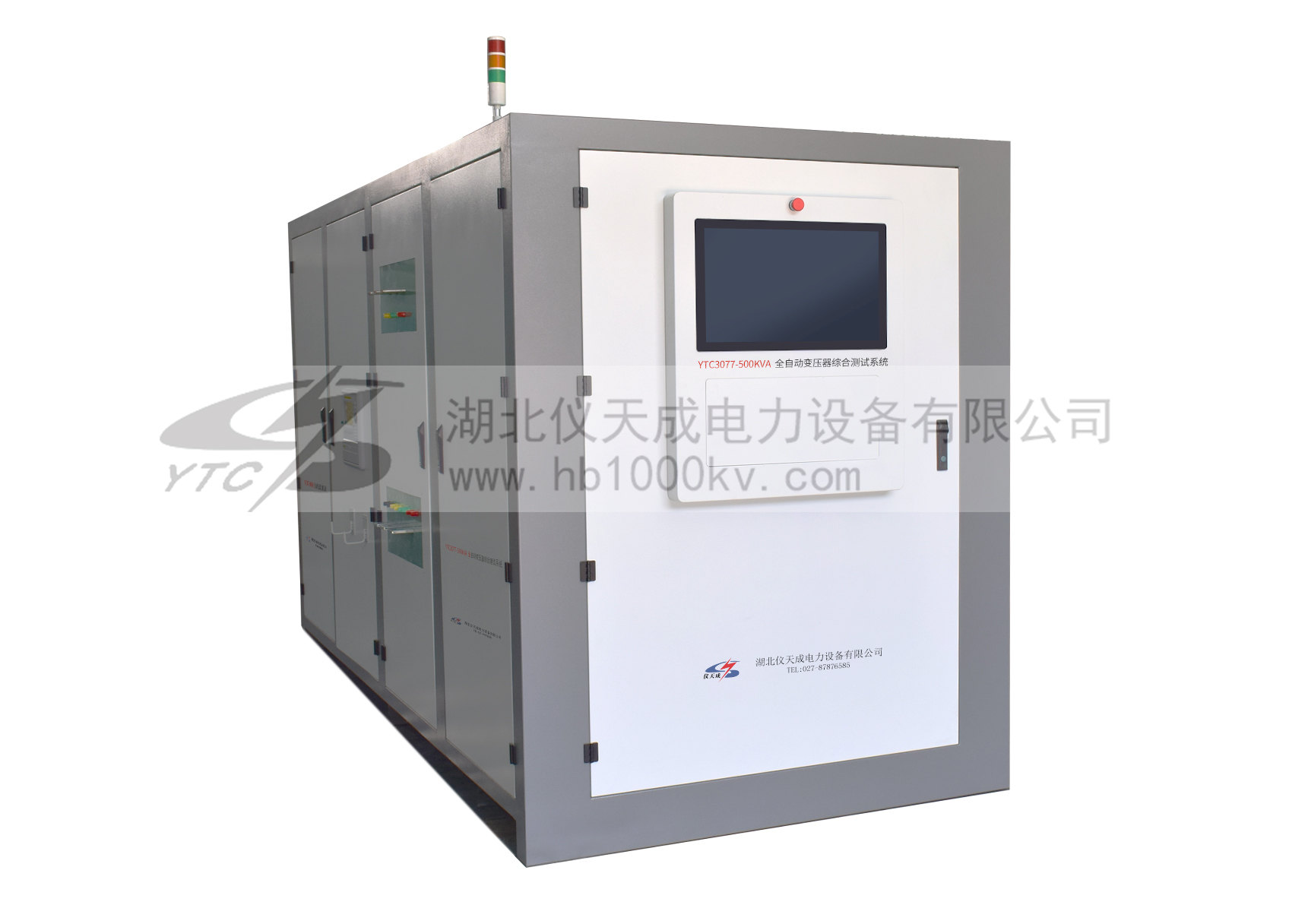

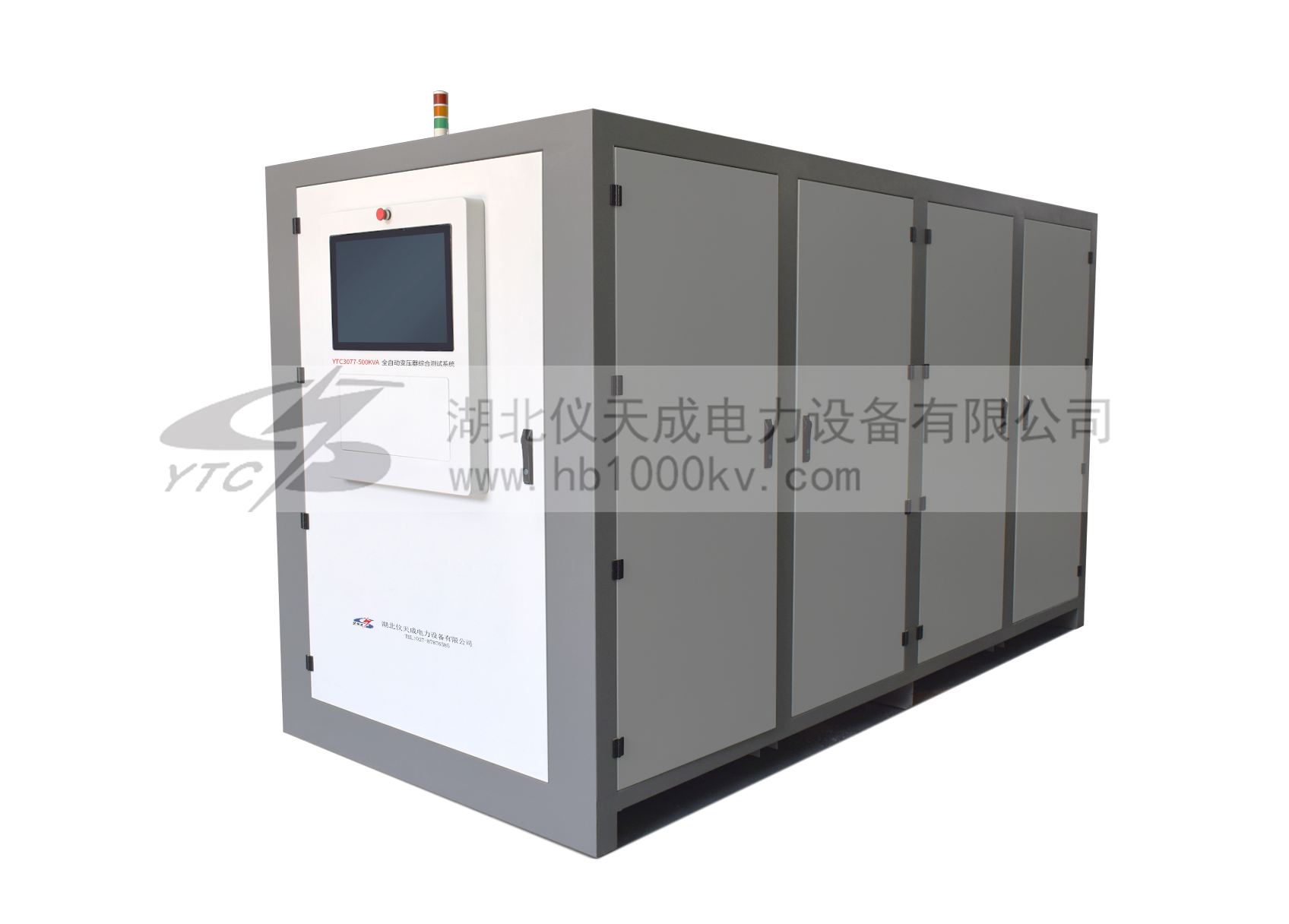

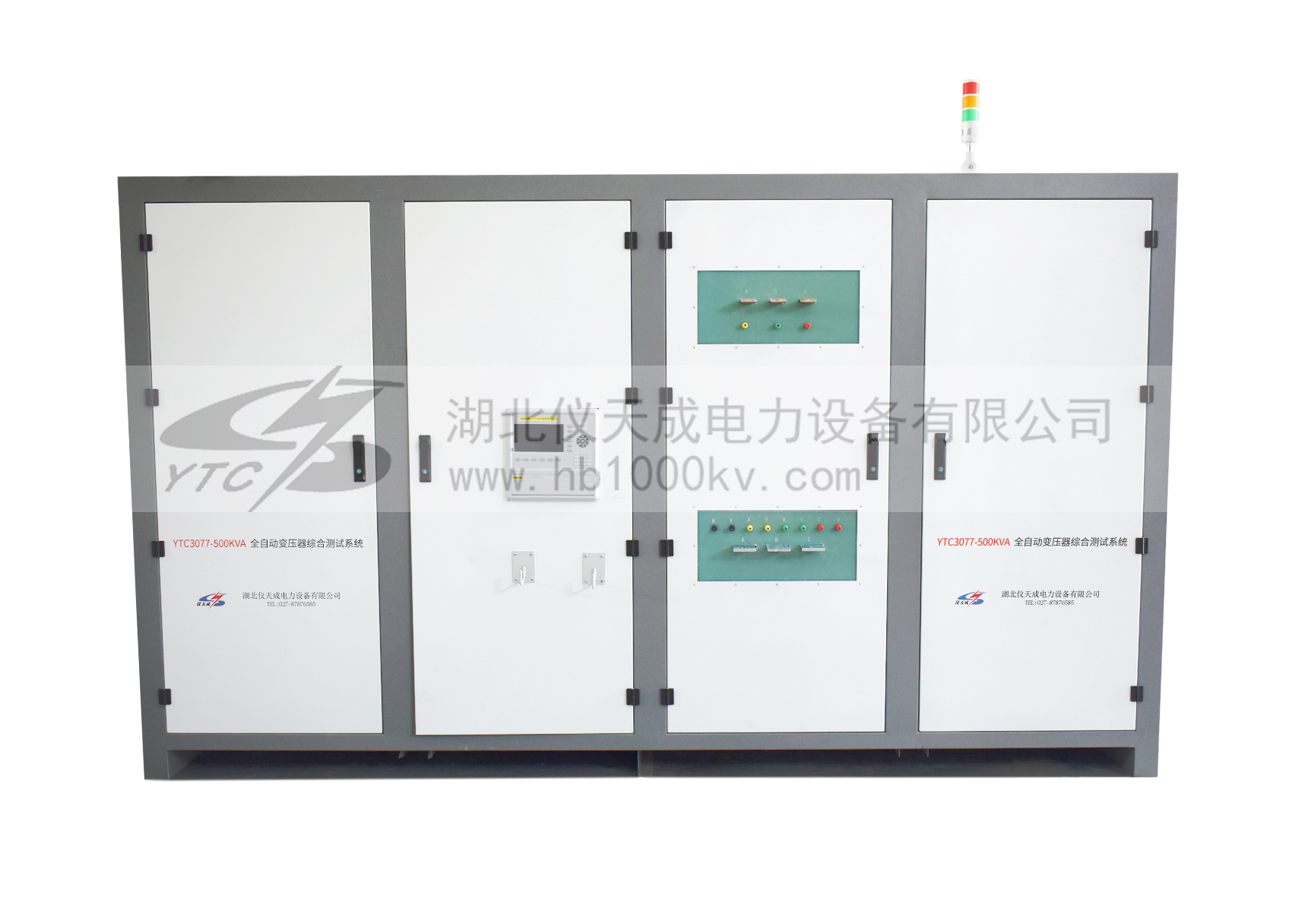

YTC3077-500KVA 全自動變壓器綜合測試系統

YTC3077-500KVA 全自動變壓器綜合測試系統符合GB1094.2，GB/T501，GB/T4776，GB/T5169，GB/4285 等相關國家標準。
該試驗臺主要是對電力變壓器，配電變壓器的直流電阻及變比測試，空載、負載特性及感應耐壓，工頻耐壓試驗及溫升進行試驗。
該裝置測量部分由高檔單片機控制，數字顯示，空載，短路等測試數據由單片機同步采樣，避免了傳統試驗方法中電壓，電流表，功率表分別讀數并由人工計算造成的誤差。

提示：凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481

產品圖集操作手冊產品視頻

產品簡介 PRODUCT INTRODUCTION

產品特點：
變壓器測試系統集試驗一次接線，顯示，數據采集，分析處理，測量控制，存貯，打印，保護于一體，試驗全過程可全部自動完成，具有高效率、高精度的突出優點。
變壓器測試系統采用全電腦操作，同時顯示三相電壓電流等參量，全部試驗數據均在屏幕上實時（鎖定）顯示，避免了試驗過程中因視差、換算、計算等諸多因素造成的誤差。使測試精度更高。特別是徹底解決操作人員同時讀看多塊表計，同時記錄多組數據的困難，保證試驗數據的準確可靠。
數據處理采用自動存儲方式，試驗數據全部實時填入相應數據庫，避免人工轉抄記錄過程，保證了數據的真實、可靠。

產品別稱：變壓器特性綜合測試系統、變壓器特性測試臺、變壓器綜合試驗臺、變壓器測試臺、變壓器電氣試驗臺、變壓器綜合測試臺

技術參數 TECHNICAL PARAMETERS

直流電阻測試：

輸出電流	高壓CH1: 5A、1A、0.1A 、0.01A 低壓CH2: 20A、10A、5A、2A
量程	（高壓CH1---5A）： 0Ω——4Ω
	（高壓CH1---1A）： 20mΩ——20Ω
	（高壓CH1---0.1A）： 200mΩ——200Ω
	（高壓CH1---0.01A）：2Ω——2000Ω
	（低壓CH2---20A）： 0Ω——0.1Ω
	（低壓CH2---10A）： 2mΩ——0.4Ω
	（低壓CH2---5A）： 4mΩ——0.8Ω
	（低壓CH2---2A）： 10mΩ——2Ω
準確度	(高壓CH1):0.2%±1μΩ (低壓CH2):0.2%±0.2μΩ
最小分辨率	0.1μΩ
溫升記錄數據間隔	10秒、30秒、60秒
工作溫度	-20～40℃
環境濕度	≤80%RH，無結露
工作電源	交流：AC220V±10%，50Hz±1Hz
體積	長410mm×寬440mm×高210mm
凈重	15.7kg

變比組別測試：

顯示位數	5位
輸出電壓	160V(交流供電)		10V(交流供電）		自動(直流供電)
量程	0.9-10000		0.9-500		0.9-5000
準確度	＜2000	±0.1%	≤150	±0.1%	<1000	±0.1%
	2000-10000	±0.3%	150-500	±0.3%	1000-5000	±0.3%
最小分辨率	0.0001
工作電源	AC220V±10%，50/60Hz±1Hz				鋰電池（選配）
測試數據存儲	50組
工作溫度	－20℃～40℃
相對濕度	≤80%，不結露
體積	長360mm×寬280mm×高160mm
凈重	6kg
