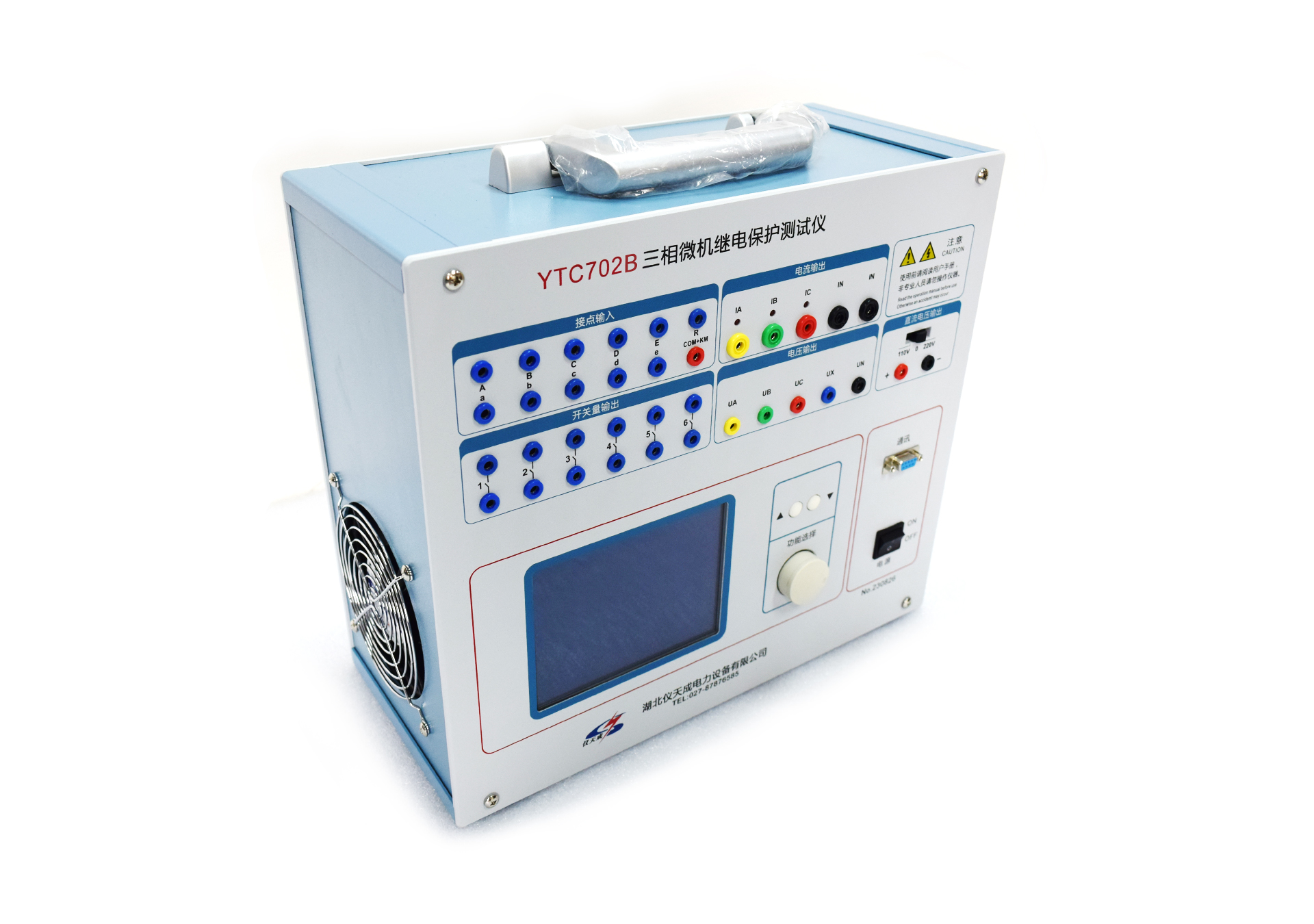

三相工控機繼電保護測試儀是電力系統核心檢測設備，專為各類繼電保護裝置的性能測試與校驗設計，是保障電網安全穩定運行的關鍵工具。設備以工業控制計算機為核心，搭配三相高精度功率信號輸出模塊，可模擬電力系統正常、短路等多工況電氣量變化，為繼電保護裝置全生命周期提供檢測支持。
核心構成與工作原理：
設備由四大核心模塊構成：工業控制計算機作為“大腦”，負責指令解析、參數設置與數據處理；三相功率信號發生模塊為“信號源”，通過高精度D/A轉換輸出可調節的電壓電流信號；數據采集模塊實時捕捉保護裝置動作信號并反饋；電源與接口模塊保障穩定運行及設備互聯。工作時，先通過軟件設置測試參數，信號模塊生成模擬信號輸出至被測試裝置，采集模塊捕捉動作信號后回傳計算機，經分析生成測試結果，完成性能評估。
關鍵特性與應用場景：
設備核心特性突出：電壓電流輸出精度達0.5級，頻率精度0.001Hz，確保測試精準；可模擬三相短路、暫態沖擊等多工況，滿足復雜測試需求；支持自動化測試流程，預設方案后自動完成數據采集與報告生成，提升效率；兼容各類保護裝置，軟件可升級拓展。應用覆蓋全鏈條：研發階段驗證算法邏輯，生產階段檢測出廠質量，現場調試保障投運可靠性，運維階段定期校驗排查隱患，是電力研發、生產及運維的必備設備。
三相工控機繼電保護測試裝置功能全面，內置工控機使得測試過程快速而精準，體積輕巧，操作便捷，是繼保工作者得心應手的好工具。
